Detalles que hablan: Una Guía Completa sobre Planos Arquitectónicos
- Proyectando Espacios
- 2 abr 2024
- 3 min de lectura
Actualizado: 8 abr 2024
Un plano arquitectónico es más que un simple dibujo, son la materialización de la creatividad, la funcionalidad y la técnica.
Antes de adentrarnos en los detalles de un plano arquitectónico, es esencial comprender su naturaleza técnica y su papel fundamental en el desarrollo de proyectos. Estos planos no solo representan visualmente un espacio, sino que también incorporan información detallada que guía cada etapa del proceso, desde la planificación hasta la ejecución. Un plano arquitectónico es una representación detallada a escala que incluye símbolos y detalles sobre la distribución de los espacios, los elementos que la componen (carpintería, acabados, mobiliario o equipamiento), la ambientación e incluso los sistemas de servicio.
Hay una variedad de planos, cada uno con un propósito diferente, estos son:
Plano en planta: es una representación gráfica de un corte horizontal visto desde arriba, como si se contemplara el interior de un edificio con sus divisiones y mobiliario a una gran altura. Este plano incluye dimensiones, rotulación y simbología, información detallada de escaleras o elevadores, información detallada de espacios al aire libre (áreas verdes, estacionamientos, patios, zonas de juego, entre otros) mobiliario y equipamiento, escala humana, ambientación, etc. De hecho, un plano de instalaciones se elabora a partir de un plano en planta, y en él se detallan todos los sistemas necesarios para el funcionamiento de un edificio, como electricidad, fontanería, climatización, seguridad, entre otros.

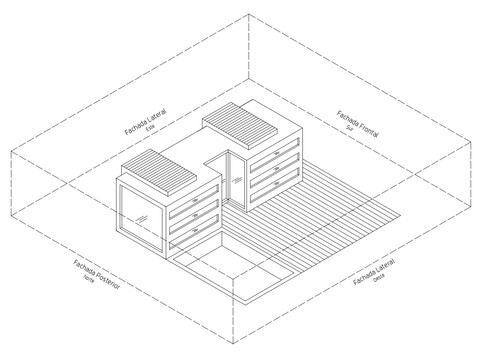

Plano de fachada: también conocido como alzado o elevación, es una representación gráfica de una de las caras exteriores del edificio. Muestra cómo se vería esa cara del edificio si se mirará de frente. Este plano incluye detalles de puertas y ventanas, información de los materiales, dimensiones, simbología, mobiliario, escala humana, ambientación, etc.
Plano de corte o sección: es similar al plano de fachada, pero en lugar de mostrar una vista externa del edificio, proporciona una vista interna detallada a partir de un corte vertical. Este plano lleva detalles de puertas y ventanas, información de los materiales, dimensiones, simbología, mobiliario, escala humana e incluso sistemas de instalaciones, etc. Un plano de detalles constructivos se genera a partir de un corte vertical similar al del plano de sección, pero se enfoca más en la información detallada sobre las técnicas especificas de construcción como los materiales, procedimientos, dimensiones exactas, acabados, detalles de carpintería e instalaciones y otros aspectos relacionados con la ejecución de la obra.
Plano de cubierta: es una representación gráfica de la parte superior del edificio. Este plano incluye el detalle sobre el tipo de cubierta (tejas, losas, paneles metálicos, entre otros), pendientes de los techos, salidas de agua lluvia, chimeneas, etc.
Con relación a la tan mencionada simbología, debemos saber que es un conjunto de signos y símbolos que representan elementos o características de manera clara y precisa para quienes leen los planos. Esta simbología abarca una amplia variedad de elementos, como el símbolo de norte, que indica la orientación del plano; los ejes, que establecen referencias y dimensiones; las cotas, que muestran las medidas dimensionales; el grosor de las líneas, que indica la importancia de los elementos; los achurados, que representan materiales o texturas; el símbolo de corte, que muestra la ubicación de un corte en el plano; la nomenclatura de puertas y ventanas, que identifica cada una de ellas; las escalas gráficas, que indican la relación entre las medidas del plano y la realidad; el nivel de piso, que muestra la altura de cada nivel; los textos de espacios, que identifican los diferentes ambientes; entre otros elementos. Todos estos símbolos y signos se utilizan para proporcionar información detallada y comprensible sobre el diseño y la construcción de un edificio.
Para finalizar este artículo, he preparado un listado completo de la simbología esencial para cada tipo de plano, acompañado de un práctico cuadro de simbología. Si deseas explorarlo más a fondo, puedes descargar ambos recursos aquí abajo.
